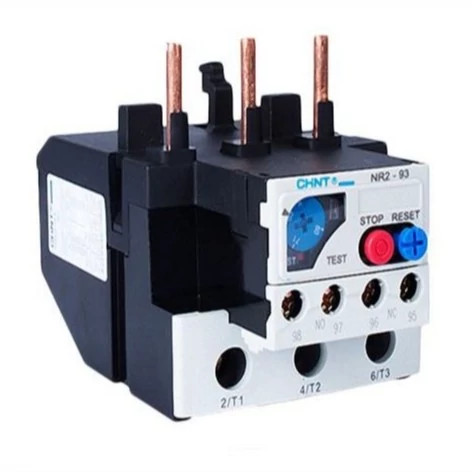

بی متال ( رله حرارتی/ اضافه جریان) چینت مدل NR2-93 تنظیمات 65-48 آمپر

بی متال ( رله حرارتی/ اضافه جریان) چینت مدل NR2-93 تنظیمات 65-48 آمپر

بیمتال که به آن رله حرارتی هم گفته میشود به منظور حفاظت موتورهای الکتریکی در برابر اضافه بار مورد استفاده قرار می گیرند که نحوه کار بیمتال ها بر اساس اختلاف انبساط طولی دو فلز موجود در رله میباشد. درون بیمتال دو تیغه ی فلزی با ضریب انبساط طولی متفاوت وجود دارد، هنگام عبور جریان از این تیغه ها در صورتی که میزان جریان عبوری از رنج تعیین شده بیشتر شود دو تیغه گرم شده و باتوجه به تفاوت ضریب انبساط طولی، دو فلز باهم به سمت تیغه ای که ضریب انبساط طولی کمتری دارد خم شده و باعث باز شدن کنتاکت ها شده و مدار قطع میشود. همچنین درون رله های حرارتی در محل اتصال کنتاکت و تیغه ها از آهن ربا (نیروی مغناطیسی آهن ربا) در بالا و پایین تیغه ها به منظور افزایش سرعت عملکرد و جلوگیری از جرقه در محل اتصال استفاده میشود.

بیمتال 65 ~ 48 آمپر چانت ساخت کشور چین میباشد که به دلیل کیفیت بالا و قیمت مناسب در سراسر جهان مورد استفاده قرار می گیرد. بیمتال های چانت مطابق با استاندارد IEC/EN 60947-4-1 تولید شده است همچنین دارای تاییدیه های CE, KEMA, UKrSEPRO, EAC, RCC, UL میباشد. بیمتال چانت باتوجه به ابعاد و نوع کنتاکتور به قسمت خروجی یا پایینی کنتاکتور متصل میشود که دارای سه کنتاکت (کنتاکت قدرت، کنتاکت کمکی باز و کنتاکت کمکی بسته) میباشد. وظیفه کنتاکت کمکی بسته (NC) قطع جریان کنتاکتور در زمان اضافه بار و کنتاکت کمکی باز (NO) به منظور ارسال آلارم به اپراتور میباشد.

کنتاکتورهای مناسب برای بیمتال چانت تا رنج جریان 93 آمپر با کد فنی (NR2-93G):

NC1-40

NC1-50

NC1-65

NC1-80

NC1-95

NC7-40 ~ 65

NC7-80 ~ 95

* در هنگام خرید بیمتال باید به ابعاد و نوع کنتاکتور مورد نظر توجه نمود.
