کلید اتوماتیک،کمپکت 100 آمپر،غیرقابل تنظیم حرارتی-مغناطیسی HYUNDAI HGM 16KA

کلید اتوماتیک،کمپکت 100 آمپر،غیرقابل تنظیم حرارتی-مغناطیسی HYUNDAI HGM 16KA

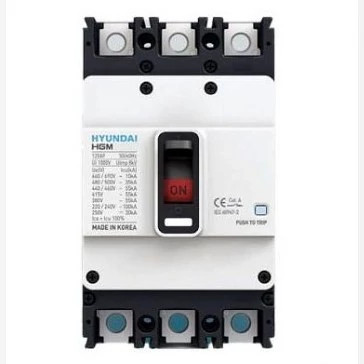

تغییر رنگ و ظاهر که در کنتاکتور ها و بیمتال ها هیوندای اعمال شد ، شرکت روی کلید اتوماتیک ها نیز اعمال کرده است، رنگ کل کلید اتومات 100 آمپر فیکس HYUNDAI به رنگ سفید است. دور تا دور آن نوار مشکی رنگ کلید را احاطه کرده است، سمت چپ کلید اتومات مشخصات کامل کلید اتومات ذکر شده است.

بطور مثال نام برند و همچنین مدل کلید اتوماتیک 100 آمپر فیکس هیوندای ما که MCCB است در آنجا حک شده است، در قسمت راست کلید اتومات دکمه تریپ دستی قرار گرفته که یک کلید فشاری است که با فشردن این کلید ، میله تریپ دهنده تغییر وضعیت داده و باعث می شود تا مکانیزم تریپ عمل کرده و کلید به وضعیت رفته و کلید قطع شود.دسته عملگر کلید اتومات دسته قطع و وصل کلید اتومات بصورت دستی است که در هر وضعیتی که باشد آن را نشان میدهد یعنی اگر کلید دستی در حالت بالا ، یعنی وصل باشد. وسط قسمت دسته عملگر کلمه ON حک شده که نشان دهنده وصل کلید است. همین وضعیت برای کلید اتومات حالت قطع OFF هم وجود دارد، در داخل جعبه کلید اتوماتیک 100 آمپر سه پل فیکس هیوندای کیسه پلاستیکی کوچکی قرار دارد که داخل آن پیچ های بلند برای نصب  کلید اتوماتیک قرار گرفته و در جای دیگر صفحات پلاستیکی برای جدا کردن فاز ها از هم  ، که این صفحات بصورت کشویی در قسمت شیاری مشکی رنگ بالای ترمینال های قدرت جا میرود و به زیبایی کار هم میافزاید.

یکی از پر مصرف ترین رنج های کلید اتوماتیک غیر قابل تنظیم هیوندای ۳ پل رنج 100 آمپر است که تقریبا میتوان با اطمینان کامل گفت هر وقت درب هر تابلویی را باز میکنیم حداقل  یک کلید اتوماتیک 100 آمپر 3 پل  در آن یافت میکنیم.

کلید اتوماتیک 100 آمپر ۳ پل هیوندای به دو صورت حرارتی و مغناطیسی عمل میکند که این توانایی سرعت عمل کلید را در مواقع اضطراری بالا میبرد. نکته بسیار مهمی که در قیمت کلید اتوماتیک بسیار موثر است این است که در کلید اتوماتیک های فیکس هیوندای ۳ پل از رنج اول تا همین رنج 100 آمپر دارای یک فریم هستند و به همین دلیل یک قیمت نیز میباشند.

حداکثر ولتاژ قابل تحمل در کلید های اتوماتیک هیوندای 690 ولت است که البته بسیار بعید است در مداری ولتاژ به این میزان برسد .در مجموع کلید اتوماتیک HYUNDAI HGM 100E ما یک نوع بریکر قابل قطع زیر بار است که برای حفاظت از اتصال کوتاه در مدارها و تابلو ها و همچنین برای اضافه بار الکتروموتور حداکثر 45 کیلووات یا مصرف کننده های دیگر طراحی و ساخته شده است. دلیل اینکه به بریکر های ما کلید اتوماتیک کمپکت میگویند این است که کلید ها در گذشته با این آمپراژ بزرگتر و جاگیر تر بودند اما کلید اتوماتیک ها کوچکتر و ابعاد کمتری دارند و به اصطلاح کمپکت هستند.
