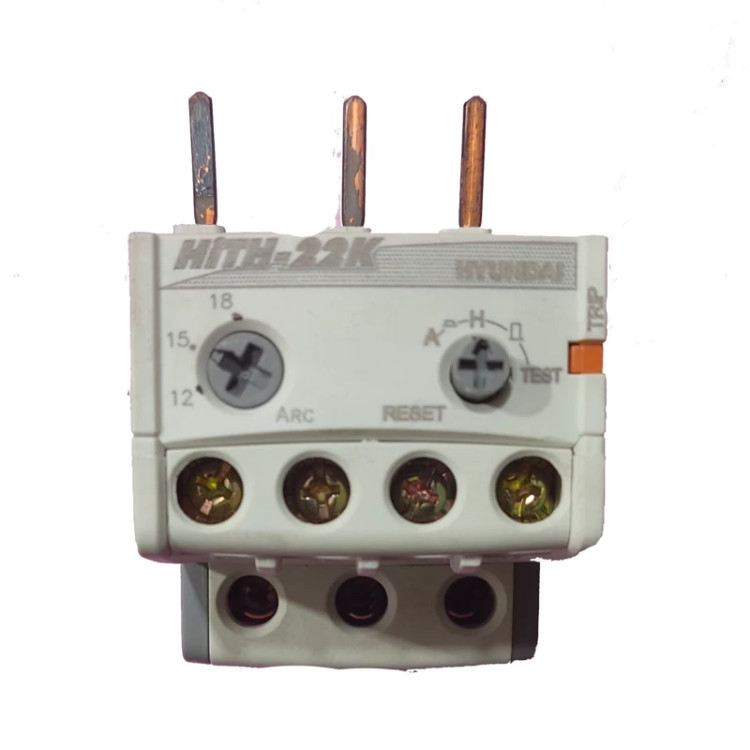

بی متال ( رله حرارتی/ اضافه جریان) هیوندای مدل HITH 22K تنظیمات 12-18

بی متال ( رله حرارتی/ اضافه جریان) هیوندای مدل HITH 22K تنظیمات 12-18

بی متال یا رله حرارتی قطعه ای است برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است. از مهمترین و کاربردی ترین لوازم مرتبط با برق صنعتی که در مجموعه هیوندای ساخته شده است بیمتال های این شرکت میباشند که ما در اینجا به بیمتال هیوندای HITH 22K 18S میپردازیم. البته این نکته قابل ذکر است که محصولات بی متال هیوندای مانند بیشتر لوازم برق صنعتی دارای کد و شماره شناسایی میباشند. بطور مثال در همین شماره بیمتال یعنی بی متال هیوندا HITH 22K 18S به معنی این است که رنج این بیمتال 12 تا 18 A آمپراست و به کنتاکتور های از 25 آمپر تا 40 آمپر متصل میشوند. برای توضیح بیشتر درباره ی این رله حرارتی بهتر است مقداری درباره خود بیمتال بدانیم: در بیمتال های هیوندای ، سه تیغه تعبیه شده که سیم حامل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضا فه بار، هادی ها گرم ، حرارات به بی متال منتقل می شود و باعث خم شدن تیغه می شود. حرکت هر یک از بی متال ها به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکروسوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند. برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهنربا در بالا و پایین تیغهٔ دوفلزی استفاده می‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌کند. رله‌های اضافه‌ بار (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین 1٫05 تا 10 برابر جریان نامی موتورها را قطع کنند. رله ی بی‌متال سه ‌فاز HYUNDAI HGT 22K معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است (یک کنتاکت باز برای اتصال به سیستم هشداردهنده و یک کنتاکت بسته برای قراردادن در مسیر تغذیهٔ کنتاکتور). کنتاکت معمولاً بستهٔ بی‌متال با شماره‌های 95-96 و کنتاکت معمولاً باز آن با شماره‌های 97-98 مشخص می‌شود.
