کلید اتوماتیک،کمپکت 125 آمپر،غیرقابل تنظیم حرارتی -مغناطیسی HYUNDAI مدل HGM
توضیحات
کلید اتوماتیک یک نوع بریکر (Breaker) قابل قطع زیر بار است که جهت حفاظت اتصال کوتاه و اضافه بار در موتورها و مصرف کننده های دیگر استفاده می شوند. کلیدهای اولیه ابعاد و اندازه ی بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن به این بریکرها کلید اتوماتیک کمپکت گفته می شود. جهت حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد. کلیدهای اتوماتیک کمپکت از رنج 16 الی 1600 آمپر ساخته می شوند.کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند. کلیدهای اتوماتیک کمپکت از عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند. کلیدهای اتوماتیک در دو نوع کلید اتوماتیک فیکس و کلید اتوماتیک قابل تنظیم ساخته می شوند. کلیدهای اتوماتیک فیکس از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم هستند ولی در نوع کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 یا 0.8 تا 1 برابر جریان بار کامل وجود دارد. کلیدهای اتوماتیک کمپکت لوازم جانبی از قبیل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، کنتاکت تریپ، موتور دارا می باشد.
نقد و بررسی
کلید اتوماتیک،کمپکت 125 آمپر،غیرقابل تنظیم حرارتی -مغناطیسی HYUNDAI مدل HGM

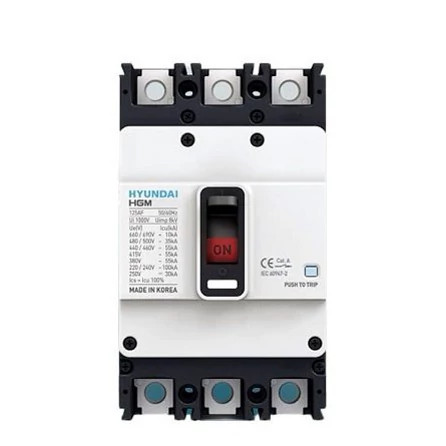

سری HGM از کلیدهای اتوماتیک حرارتی – مغناطیسی کمپانی هیوندای الکتریک می باشد که در دو حالت ثابت ( غیر قابل تنظیم ) و قابل تنظیم حرارتی روانه بازار شده اند. این تولیدات در پنج فریم 100 -125-250-400-800 با ابعاد مختلف موجود هستند که بسته به جریان هر کلید، فریم، متغییر میباشد.در نوع قابل تنظیم حرارتی در سه حالت می توان جریان ترمال Ir ( مربوط به حفاطت در زمان بلند مدت ) را بسته به فریم جریان تنظیم کرد و محدوده تریپ را برای جریان بلند مدت محدودتر نمود. در نوع قابل تنظیم بر خلاف نوع ثابت در قسمت پایین کلید پیچ تنظیم برای حالت ترمال ( حرارتی ) دیده می شود.کلید اتوماتیک های جدید شرکت هیوندای همانند محصولات دیگر این شرکت در کد گذاری و نام گذاری ، اول کد را با حرف H شروع میکنند. یعنی اگر ما به قسمت سمت چپ کلید اتومات دقت کنیم میبینیم به رنگ آبی کمرنگ روی کلید اتوماتیک هیوندای 3 پل 125 آمپر فیکس ما عبارت HYUNDAI درج شده و پایین تر از این عبارت ، عبارت HGM 125E نقش بسته ، که این کد و شماره و شناسنامه کلید اتومات ما است و از این میتوانیم به مشخصه های کلید پی ببریم.
در یک جای دیگر هم رنج آمپر کلید نوشته شده و آن پایین تر از دسته عمل کننده کلید اتوماتیک است که به رنگ مشکی با ضمینه کادر سفید رنگ عدد 125 درج شده که نشان دهنده رنج کلید اتوماتیک ما است. در بالای کلید ترمینال های ورودی قدرت و در پایین کلید ترمینال های خروجی قدرت قرار دارند که البته این حالت تقریبا در تمام کلید اتوماتیک ها در تمام برند ها مشترک است.
اگر ما بخواهیم برای امنیت مدار الکتروموتور از این کلید استفاده کنیم ، الکتروموتور ما نباید بزرگتر از 55KW باشد که در این صورت در ۲ حالت مغناطیسی و حرارتی ، الکتروموتور ما کنترل میشود. البته از این کلید اتوماتیک 3 پل HGM 125E برای کلید اصلی تابلو های ماشین آلات و یا در تابلو های توزیع برای شاخه های به نسبت کوچکتر هم استفاده میشوند و در مجموع این رنج یعنی رنج 125 آمپر ، رنج مهم و کارایی میباشد.
